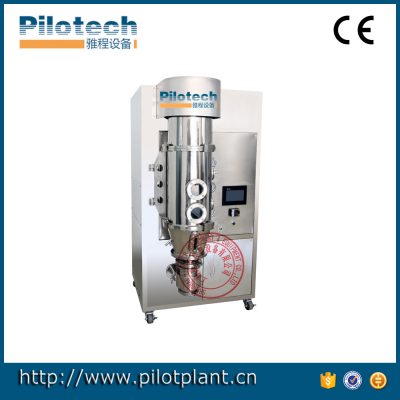

YC-03 喷雾造粒包衣一体机(3KG)

YC-03喷雾造粒包衣一体机是我司研制的多功能干燥制粒设备,可用于各种颗粒和微丸的混合、干燥、制粒和包衣功能,满足高校、科研院所和企业研发单位科研人员小样制备和中试的需要,目前在国内有近500多所高校研究单位采用了我司的喷雾造粒设备。

一、YC-03喷雾造粒包衣一体机工作原理

造粒原理:顶喷装置顶喷装置由锥形物料槽和扩展室组成,物料自下而上、自上而下形成流化运动,锥形的锅体内,物料往返而形成了喷泉状流化状态,喷枪喷液使物料均匀接触到浆液后先形成液桥,再形成固桥而造成大的颗粒。在扩展室顶部配置多个雾化头安装口,可用于在制粒及包衣过程中喷入雾化液体。

造粒原理

包衣原理底喷装置是包衣技术的一次重要突破,使对小粒径物料的包衣成为可能。随着技术的发展,已经可以对小至 50 µm 的粉末进行包衣底喷装置由锥形的锅体及导流筒组成,锅体底部采用双风道进风结构,以控制导流筒内外的气流状态。物料在导流筒内高速向上运动,进入扩展室后落入导流筒外,如此循环。喷雾头在导流筒中心自下向上雾化液滴,液滴均匀的在颗粒表面铺展,形成小块衣膜,在这一过程中,衣膜厚度稳定增加并干燥至包衣完成。

包衣原理二、YC-03喷雾造粒包衣一体机特点

1)操作方便:控制系统采用PLC自动控制,彩色触摸屏操作,实验过程中实验参数如进风温度,出风温度,物料温度,风机转速,喷雾压力等可以根据实验需要即时更改,方便用户使用;触摸屏带USB接口,数据可导出至U盘或在线打印;

2)运行稳定:设备核心组件如触摸屏,风机,加热器和控制系统均采用进口设备,保证了设备运行的稳定性和可靠性;

3)可更换不同容积的锅体,满足不同批量物料的实验需求;

4)进风口配备初、中、高效三级过滤,达到洁净区D级洁净要求;

5)雾化头可在线更换(更换只需一分钟就可完成,不需停机),保证实验工艺的调整和优化和连续性;

6)物料温度与进风温度联动反馈功能,以保证最佳工艺的实现;

7)采用新型充气密封圈,简化操作并保证气密性;

8)采用新型反吹系统以有效提高造粒的得率;

9)为了满足用户在实验范围调节各项参数的要求,在温度控制的设计上采用实时调控PID恒温控制技术,使全温区控温准确,保证造粒包衣过程中温度稳定。



三、YC-03喷雾造粒包衣一体机应用领域

制药产品/ 食品和饲料/陶瓷产品/塑料、橡胶/聚合物和树脂/ 生化产品/ 化学品和化肥/ 香水/色素和染料/蔬菜和植物提取物/芳香物/粮食作物等等

部分实验室喷雾造粒机用户名单(排名不分先后):

通用电气(GE)上海研发中心/清华大学(30台)/香港科技大学/华南理工大学(8台)/中科院化学研究所(3台)/山东兖矿集团上海研发中心/浙江大学(2台)/江南大学/浙江工业大学/武汉大学(5台)/嘉兴学院/青岛大学物理系/重庆医科大学/华中科技大学(19台)/青岛大学医学院/沈阳药科大学/上海纳德生物工程有限公司/广东药学院/军事医学科学院/武汉理工大学/蚌埠学院/浙江农科院/湖南中医药大学/烟台水产研究所/山东农业大学/浙江林学院/江西科技学院/四川中医药研究所/中国农科院郑州果树研究所/安徽大学/皖南医学院/大连大学/淮阴工学院/华东师范大学/清华大学生科院/无锡太阳绿宝科技有限公司/南京工业大学/南京农业大学/临沂师范学院/上海科技管理学校/浙江省医学科学院/浙江长兴仁恒/四川理工学院/四川德赛尔化工有限公司/中国水产科学院黄海水产研究所/常熟理工学院/浙江科技学院/上海大学/上海师范大学/上海光明乳业/?Nanotek Instruments, Inc(美国)/ LABENTECH CO.,(韩国)/天津大学/宁夏伊品生物工程股份有限公司/天津金耀氨基酸有限公司/浙江华海药业/兰州石化职业技术学院/浙江省博物馆?/林科院南京林化所/中科院过程工程研究所(3台)/苏柯汉(潍坊)生物工程有限公司/黑龙江九三粮油工业集团/宜春学院/黑龙江生物科技职业学院/天津大学/中科院兰州化物所/东南大学/中科院理化研究所/北京中医药大学/北京服装学院/北京印刷学院/长沙学院/兰州兽医研究所/淮北煤炭师范学院/西安科技大学/河北大学/中国海洋大学/青岛农业大学/宁波职业技术学院/成都大学/西南大学食品学院/河北工业大学/湘潭大学化工学院/北京电子科技职业学院/贵阳医学院/宁夏钽业/河北新奥集团/广东华栋调味品/广东双骏生物/国家档案馆/中科院宁波材料所/中科院上海硅酸盐研究所/中科院大连化物所/中科院合肥固体所/天津武警医学院/包头中药有限公司/哈药集团/九州药业/同济大学/武汉鼎龙化工/首都中医药大学/永和豆浆/湖南大学/南昌大学/河南科技大学/深圳大学/苏州大学/北京有研稀土/山东蓝金生物/金健力蛋业/东营安诺其/河南科学院/江苏苏利化工/杭州杭曼香精有限公司/煤炭科学研究总院重庆研究院/南京航空航天大学/上海理工大学/上海亘泰实业/上海捷虹颜料化工集团有限公司/法国罗地亚集团

Sr.no 参数  YC-03喷雾造粒包衣一体机
1 功能 喷雾造粒,包衣,混合,流化床干燥一体机
2 喷雾造粒额定处理量 MAX. 3000g/batch
3 喷雾造粒最小处理量 150g
4 造粒温度 40-150⁰C
5 压缩空气 2-4 Bar
6 温控精度 ±2⁰C
7 包衣 MAX. 3000g/batch
8 混合 MAX. 3000g/batch
9 喷雾头类型 二流体
10 喷嘴 0.7mm standard/(0.75/1.0/1.5/2.0mm available)
11 风机 0-150 mᶟ/h
12 蠕动泵 Max. 5000ml/h
13 干燥腔 30L
14 加热器 10KW
15 干燥室材质 SUS304不锈钢
16 机架材质 SUS304 不锈钢
17 密封圈 气动
18 尺寸 1450*1180*2290mm
19 操作模式 自动/手动
20 显示 7-Inch LCD显示,带USB接口
